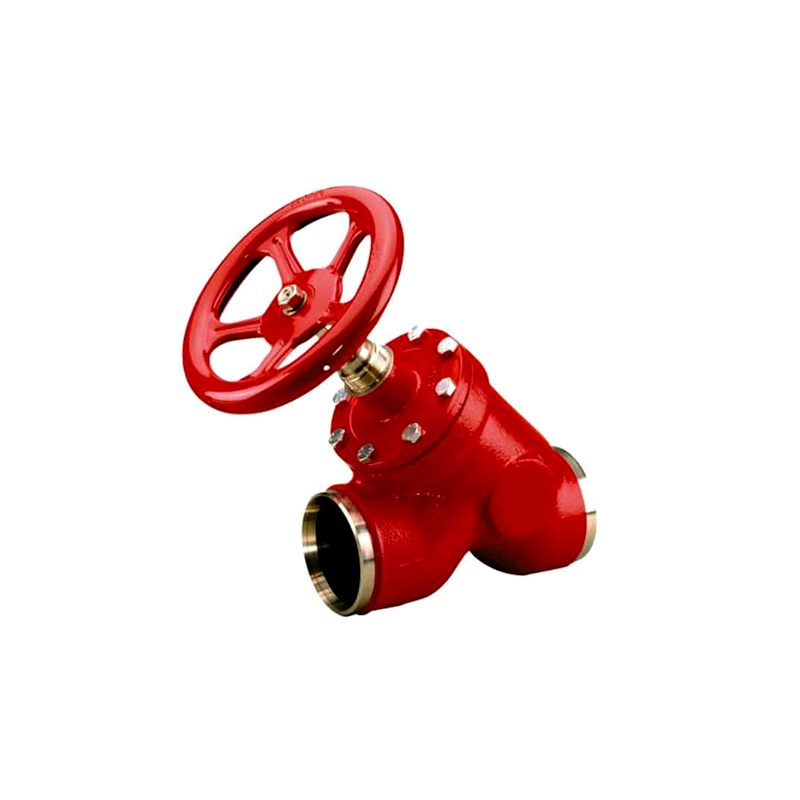

Accesorios y componentes en línea

• Válvulas auto-operadas
• Reductoras de accionamiento directo o pilotadas
• Con piloto externo o interno
• Conexiones roscadas y bridadas
• Termoreguladoras de acción termostática y eléctrica

• Aplicaciones sanitarias y de servicio
• Intercambiadores de placas con juntas
• Intercambiadores de placas soldadas y semisoldadas
• Intercambiadores de calor tubulares
• Kits de repuestos

• Barreras fotoeléctricas
• Relés de seguridad y controladores
• Interruptores mecánicos
• Pulsadores duales

La necesidad de detectar la presencia de objetos esta vinculada al correcto desempeño de una máquina o proceso, dada la importancia de conocer exactamente dónde se ubica un objeto. Ya sea para contar piezas, movilizarlas, o accionar otros mecanismos en base a la posición del objeto, los sensores de proximidad son una pieza fundamental en la industria.

Sensores Fotoeléctricos

Los sensores fotoeléctricos se han convertido en elementos cotidianos presentes en máquinas, cintas transportadoras y todo tipo de procesos. Ofreciendo un tamaño conveniente sin perder robustez, los sensores fotoeléctricos le permitirán detectar la presencia de objetos de todos los tamaños, formas y colores.

Utilizando haces de luz infrarrojo, LED visible o láser, esta señal modulada se propaga a través del medio hasta alcanzar el objeto. Algunos sensores utilizan la propia reflectividad del objeto, siendo estos los sensores difusos. Los mismos pueden ser estándar, convergentes o divergentes. También se encuentran los sensores opuestos, que utilizan un emisor y un receptor, y los retroreflectivos, que hacen uso de un espejo para reflejar la luz.

Cuando el sensor detecta la presencia del objeto, la salida conmuta, activando salidas de tipo transistor de colector abierto PNP, NPN o bipolares, o bien utilizando salidas de relé electromecánico o de estado sólido.

La mayoría de aplicaciones le requerirán una alimentación del sensor en corriente continua, pero si lo requiere también se dispone de sensores de alimentación alterna, o universal.

Con cable o con conector, e.g. M12, y utilizando los accesorios de montaje disponibles para cada instalación, encontrará una gran facilidad para adaptar los sensores a su aplicación.

Si tiene problemas de espacio, o altas temperaturas o presiones, puede utilizar la línea de sensores de fibra óptica plástica o de vidrio, flexible para adaptarse a sus necesidades.

BANNER ENGINEERING ofrece sensores específicos para aplicaciones especiales, como ser detección de tacos, detección de objetos claros como PETs o botellas de vidrio o plástico, o medición de distancia a través de sensores láser. También cuenta con sensores fotoeléctricos especialmente diseñados para cada tipo de industria, puntualmente para industria alimenticia cuenta con modelos cuyo grado de protección de ingreso es IP69K, un estándar creado para esta industria que establece que el sensor puede soportar lavados hasta 80°C y 100 bar.

Sensores Inductivos

A la hora de detectar objetos metálicos ferrosos, la primera opción es utilizar sensores inductivos. Los mismos ofrecen una detección robusta y confiable, desde muy pequeñas distancias como ser 1mm, hasta mayores distancias en los modelos más grandes.

Con cuerpo de acero inoxidable o bronce niquelado, se adaptarán a sus necesidades de aplicación. Ya sea con cuerpo cilíndrico desde 4mm hasta 30mm, o en formato rectangular, los podrá utilizar en infinidad de aplicaciones.

Las salidas están disponibles en formato de transistor de colector abierto, PNP, NPN o bipolar, o bien en conexión de 2-hilos en corriente continua o alterna.

Todos los sensores incluyen LED indicando el estado de conmutación de la salida, para una correcta verificación del desempeño del mismo.

TURCK dispone de modelos con aprobación ATEX para zonas que requieren seguridad intrínseca.

Sensores Capacitivos

A la hora de detectar objetos que no sean necesariamente metálicos, a una corta distancia, la opción de sensores capacitivos es una excelente elección. Utilizando un principio de medición basado en la variación de capacitancia en el sistema al variar la ubicación del objeto a detectar, los sensores capacitivos son muy versátiles y útiles en infinidad de aplicaciones.

Los mismos ofrecen una detección robusta y confiable, desde muy pequeñas distancias como ser 1mm, hasta mayores distancias en los modelos más grandes.

Con cuerpo cilíndrico de plástico o bronce niquelado, se adaptarán a sus necesidades de aplicación.

Aparte de la aplicación donde se requiere detectar un objeto, los sensores capacitivos son también muy utilizados como interruptores de nivel, ya que pueden detectar presencia de líquido ó sólido a través de un visor de vidrio o acrílico. Esto implica que el sensor no se encuentra en contacto con el producto, haciéndolo ideal para aplicaciones de difícil instalación o con productos muy agresivos.

Las salidas están disponibles en formato de transistor de colector abierto, PNP o NPN, o bien en conexión de 2-hilos con alimentación VAC/VDC.

Todos los sensores incluyen LED indicando el estado de conmutación de la salida, para una correcta verificación del desempeño del mismo.

TURCK dispone de modelos con aprobación ATEX para zonas que requieren seguridad intrínseca, así como modelos NAMUR.

Sensores Magnéticos

Los sensores magnéticos están conformados por contactos tipo reed, cuyas placas encapsuladas en una bulbo de vidrio junto con gas inerte, son fácilmente influenciados por campos magnéticos. Estos sensores se utilizan en conjunto con un imán o una superficie imantada, de tal forma que la salida del sensor conmuta al acercarse a dicha fuente de campo magnético.

Con una amplia variedad de tamaños cilíndricos, estos sensores pueden ser utilizados con contactos NO o NC, y ser alimentados con tensión VAC o VDC.

La tecnología de sensor magnético resulta particularmente útil cuando se desea detectar una pieza metálica, en un ambiente con alta presencia de objetos metálicos, magnetizando la pieza a detectar para diferenciarla del resto de los objetos metálicos. Un ejemplo típico de esta tecnología, son los sensores de fin de carrera de cilindros neumáticos.

• Cables y conectores para señales y potencia
• Receptáculos
• Bloques terminales
• Entradas / Salidas Remotas
• Barreras para atmósferas explosivas

La medición de presión le puede ser útil no solo en líneas de proceso, sino en tanques, silos o pozos de agua para conocer el nivel de los mismos a través de la presión ejercida por la columna de líquido. También resulta sumamente importante el uso de presostatos para indicar alarmas o controlar el encendido o apagado de bombas, accionamientos de válvulas en base a la presión de la línea.

Transmisores de presión relativa y absoluta

Los transmisores de presión para monitoreo de presión en la línea en aplicaciones de agua, vapor o refrigerantes, los encontrará típicamente con salida 4-20mA o 0-10VDC, con conexión a proceso roscada de ¼” o ½” en acero inoxidable, y en rangos desde vacío hasta 600 bar.

Transmisores de presión sanitarios

A diferencia de los transmisores descritos anteriormente, en el caso de aplicaciones en la industria alimenticia o farmacéutica, donde se requieren conexiones a proceso y materiales que no permitan el depósito de material, los transmisores de presión sanitarios presentan conexiones a proceso sanitarias (TriClamp, DIN11851, rosca con diafragma y sello sanitario) y tienen aceite no contaminante como medio de transmisión de la presión entre el diafragma y el sensor.

Transmisores de presión hidrostática

Si se requiere medir nivel de líquido de forma indirecta en un tanque no presurizado, a través de la medición de presión que ejerce una columna de líquido, se deben utilizar transmisores de presión hidrostáticos. Los mismos miden la presión en la base de la columna, cuentan con una toma de presión secundaria donde miden la presión atmosférica, y finalmente miden la presión diferencial entre ambas presiones. Si se conoce la densidad del líquido a medir, se puede calcular el nivel en base a la presión ejercida por la columna.

Transmisores de presión diferencial

A la hora de medir presión con referencia a una presión distinta de la presión atmosférica o de vacío, se debe utilizar un transmisor de presión diferencial. Es utilizado principalmente como sensor de nivel en tanques presurizados y medición de caudal en líquidos y gases a través de placas orificio o tubo de pitot.

La medición de caudal resulta imprescindible a la hora de evaluar consumos y rendimientos de una máquina, un proceso determinado o de toda una planta. Desde el líquido elemental, agua, hasta los productos más agresivos, viscosos y densos, para cada producto hay una tecnología capaz de medir su caudal.

Caudalímetros de inserción

Los caudalímetros de inserción son una tecnología de medición de caudal velocimétrico, es decir que mide la velocidad de flujo, y conociendo el diámetro de la línea calcula el caudal volumétrico. Se presentan dos tipos: turbina de inserción e inserción magnética. La turbina de inserción se basa en una turbina que se inserta en la línea, de forma casi tangencial, donde el movimiento del líquido se traduce en movimiento rotativo de la paleta giratoria, produciendo una salida de pulsos cuya frecuencia es proporcional a la velocidad del fluido. En el caso del inserción magnética, el funcionamiento esta basado en la Ley de Faraday, donde el sensor se compone de dos electrodos y una bobina que genera un campo magnético conocido, y al circular el agua (carga en movimiento) se produce un voltaje inducido en los electrodos. El mismo es proporcional a la velocidad del fluído. Son especialmente útiles en cañerías de gran tamaño, ya que con solo dos modelos se satisfacen aplicaciones desde ½” hasta 24”, es decir que el costo no necesariamente aumenta al aumentar el diámetro de la línea.

Electromagnético

Este tipo de caudalímetros presenta el mismo principio de funcionamiento que los caudalímetros de inserción magnética, pero con la diferencia que éstos se instalan en serie con la línea, típicamente bridados o con conexión sanitaria (TriClamp, DIN11851) en el caso de la industria alimenticia o farmacéutica. Cuentan con panel indicador y de configuración integrado o remoto, en caso de altas temperaturas del producto.

Turbina para caudal ultra bajo

Estos caudalímetros están especialmente diseñados para caudales muy bajos, típicamente de dosificación. Midiendo a partir de 1.5 l/h, estos sensores le permitirán monitorear y totalizar el consumo de sus líquidos de dosificación, y asegurarse que los mismos se estén agregando en las cantidades apropiadas a su producto.

Desplazamiento positivo

En el caso de que su producto sea muy viscoso, muy denso, presente partículas sólidas o cualquier otro inconveniente que le impida utilizar un caudalímetrovelocimétrico, puede utilizar los caudalímetros de desplazamiento positivo, donde un volumen de líquido atraviesa el caudalímetro, y cada ve que lo hace se cuenta un pulso. Dado que se conoce el volumen que circuló por el sensor, se puede calcular el caudal instantáneo y totalizado a través de los pulsos.

Contadores de agua

Si lo que desea es simplemente medir consumos de agua, ya sea limpia o agua dura, puede utilizar caudalímetros de turbina, instalados en serie con su línea, que le indicarán a través de un indicador mecánico los litros o m3 de agua circulados. A su vez cuenta con la posibilidad de emitir un pulso para cierto volumen conocido, de forma tal de poder registrar el consumo en algún contador o PLC.

• Marca LEDE
• Homologados por la Dirección Nacional de Bomberos
• Certificados UL/FM
• Pintados en EPOXI RAL3000
• Cuplas Rígidas ANGLE PAD
• Cuplas Flexibles Class 500 Lbs
• Tee Mecánicas U-Bolt y Estándar Salidas Ranurada y Roscada NPT y BSP
• Codos Pesados Ranurados 90° y 45°
• Tee Pesadas Ranuradas
• Cuplas de Reducción Ranuradas
• Bridas Ranuradas
• Tapas Ranuradas
• Adaptadores Rosca NPT a BSP
• Adaptadores Rosca NPT a Ranurado

• Transmisión de datos por GSM/GPRS
• Control y envío de alarmas por SMS
• Conversores de protocolo
• Servidores seriales-Ethernet
• Adquisidores analógicos
• Comunicación por RF 2.4GHz con VO
• Redes ZigBee (Mesh)

Caños

• En Acero Negro con Costura
• Medidas desde 1/2” hasta 16”
• Bajo Normas UNIT 134-69
• Galvanizados
• Medidas desde 1/2” hasta 8”
• Presentación de 6 metros de largo
• Caños en Polipropileno y Termofusión son también parte de nuestro porfolio de productos.

En Acero Negro con Costura

Los accesorios o fittings para soldar que comercializamos en Fidemar son sumamente confiables por la experiencia adquirida en los rubros de Vapor y Amoniaco. Dicha experiencia nos posiciona de una manera más que ventajosa en la aplicación de estos insumos en agua.

Fidemar cuenta con: curvas, casquetes, reducciones, tee, codos, tapas, niples, desvíos, etc.

• En Acero ASTM A 234 WPB bajo la Norma ASME 16.9
• Roscados y en Termofusión

Tanto en galvanizado y acero inoxidable para roscar como en polipropileno y termofusión en línea plástica, contamos con un amplio stock de productos de la más alta calidad.

• Se fabrican según el material en medidas desde 3/8” hasta 4”

Filtros

La presencia de suciedad en los caños, residuos de la materia prima etc., suele terminar obstruyendo los orificios y rayando asientos de los elementos de control.
Para evitar o minimizar dichas obstrucciones es necesario colocar filtros. Fidemar cuenta con filtros en acero inoxidable, en acero al carbono y bronce en medidas desde 1/2” hasta 8”.

Válvulas de retención

En varios puntos de las cañerías, a la entrada o salida de las bombas o en diferentes desvíos, es necesario colocar válvulas de retención para evitar que el fluido se transporte por lugares no deseados. Muchas veces también son importantes para absorber golpes de ariete que sin su presencia terminan golpeando y averiando válvulas de control, bombas etc.

En Fidemar contamos con una amplia gama de válvulas de retención o anti-retorno, tanto a pistón, clapeta o de disco. Se fabrican en acero inoxidable, bronce y fundición.

Bridas

En el momento de acoplar caños, fijar válvulas, filtros etc. a los caños o entre sí, se puede pensar en distintos mecanismos como roscas, soldadura etc. Sin embargo, usar bridas o platinas resulta ser una excelente solución, tanto por su estanqueidad como por la facilidad de su armado y desarmado.

Nuestras platinas en acero forjado ASTM A 105 bajo norma ANSI ASME B 16.5 son una garantía para el uso del Vapor. Contamos con bridas en 150, 300 y 600 lbs desde 1/2” hasta 20”.

Iguales medidas para norma UNIT 2277 y 2278, para ISO PN 10 y PN 16 respectivamente.

• Bombas centrífugas para alta y baja presión
• Bombas centrífugas multietapa
• Bombas de anillo líquido
• Bombas autocebantes
• Bombas de lóbulos rotativos, rotores de 2, 3 y 4 lóbulos
• Kits de repuestos

Las mismas permiten el filtrado, regulación y lubricación en las líneas de aire comprimido, encontrando varias clases de filtrado y rangos de regulación de presión y caudales.

Modelo NEW DEAL – Una unidad de mantenimiento Heavy Duty, contamos con los filtros, reguladores y lubricadores más fuertes para la industria pesada.

Generosamente trabajada en fundición de aluminio y bronce, logrando gran resistencia a vibraciones, impactos y ambientes muy contaminados.

Contamos con filtros de partículas y agua, coalescentes para aceite y cabon activado para olores y sabores en varias medidas y caudales.

Desde tamaño intermedio con rosca de 1/4″ hasta conexiones de 2″ para grandes caudales.

• Marca LEDE
• Homologados por la Dirección Nacional de Bomberos
• Certificados UL/FM
• OS&Y
• Cuerpo y Cuña de Fundición Dúctil
• Cuña revestida en EPDM
• Clase 300 Lbs
• Conexiones Ranuradas y Bridadas ANSI

Línea completa de Cilindros Normalizados permite realizar los desplazamientos mecánicos de sus aplicaciones a través de Aire Comprimido.

Estos movimientos se pueden clasificar como Simple Efecto o Doble Efecto en todos los modelos y medidas con sus respectivos accesorios de amarre.

Cilindros sin vástago

Para toda la industria de grandes movimientos en espacios reducidos, con carros de sujeción reforzadas para cualquier tipo de traslado.

Cilindros Standar ISO 6431 normalizados

El Cilindro más usado en plaza, desde 32 mm hasta 200mm de diámetro con carreras máximas de 2.5mts.

Cilindros compactos

Característicos por diámetros mayores con desplazamientos cortos para objetos pesados.

Mini Cilindros ISO 6432

Permiten desplazar pequeñas cuerpos en largas distancias con buena velocidad.

• Marca VIKING CORP. (USA)
• Homologados por la Dirección Nacional de Bomberos
• Certificados UL/FM
• Todos los tipos: Pend, Up, Side Wall, Extended Coverage, etc.
• Standard Response & Quick Response
• Todos los K desde 5.6 en adelante
• Todos los Colores y Acabados
• Con Posibilidad de Embellecedor

• Caños y tubos en AISI 304
• Normas ASTM A270, A554 y A312
• Tubos estructurales cuadrados y rectangulares
• Barras, ángulos y planchuelas
• Perfiles redondos macizos
• Varillas redondas
