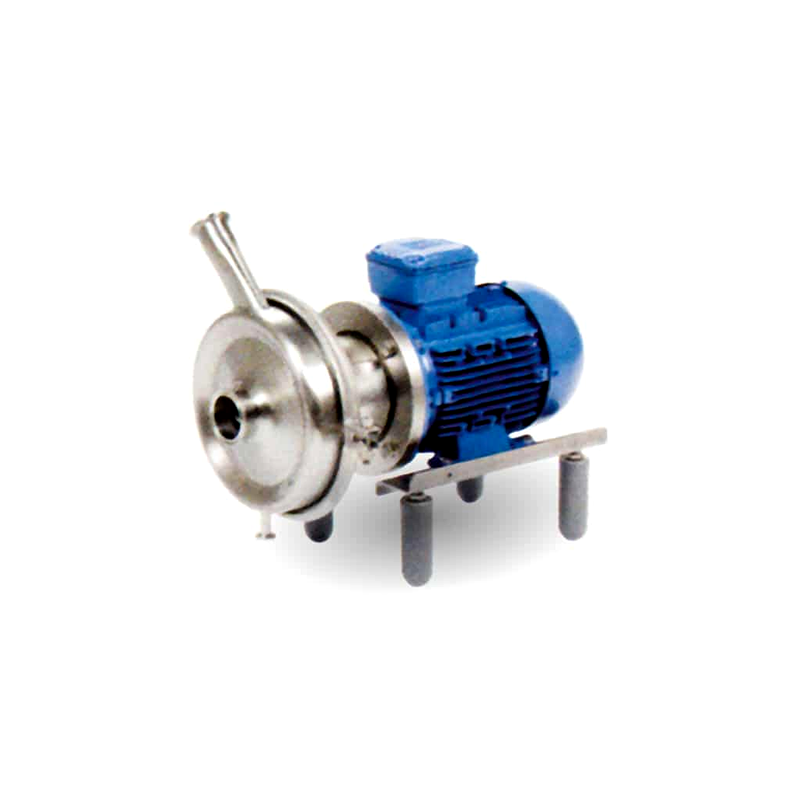

Bombas sanitarias

• Cables y conectores para señales y potencia
• Receptáculos
• Bloques terminales
• Entradas / Salidas Remotas
• Barreras para atmósferas explosivas

Estas son las responsables de generar los movimientos de todos los actuadores neumáticos. Podemos encontrar varios tipos de comandos: con Bobina Biestable y Monoestable de varios Voltajes, Neumáticos para Automatización en general y Manuales a través de Palancas, Botones y Tiradores para todo tipo de operativa en industria pesada.

Las Válvulas de la Serie 70 y Multimach se pueden agrupar en manifold perfectamente ordenas, reduciendo el espacio físico en los Tableros.

Perfectamente fundidas y recubiertas con capa de Pintura Epoxi para mayor resistencia a los ambientes contaminados, reparables mediante KIT de reparación que disponemos en stock.

La medición de caudal resulta imprescindible a la hora de evaluar consumos y rendimientos de una máquina, un proceso determinado o de toda una planta. Desde el líquido elemental, agua, hasta los productos más agresivos, viscosos y densos, para cada producto hay una tecnología capaz de medir su caudal.

Caudalímetros de inserción

Los caudalímetros de inserción son una tecnología de medición de caudal velocimétrico, es decir que mide la velocidad de flujo, y conociendo el diámetro de la línea calcula el caudal volumétrico. Se presentan dos tipos: turbina de inserción e inserción magnética. La turbina de inserción se basa en una turbina que se inserta en la línea, de forma casi tangencial, donde el movimiento del líquido se traduce en movimiento rotativo de la paleta giratoria, produciendo una salida de pulsos cuya frecuencia es proporcional a la velocidad del fluido. En el caso del inserción magnética, el funcionamiento esta basado en la Ley de Faraday, donde el sensor se compone de dos electrodos y una bobina que genera un campo magnético conocido, y al circular el agua (carga en movimiento) se produce un voltaje inducido en los electrodos. El mismo es proporcional a la velocidad del fluído. Son especialmente útiles en cañerías de gran tamaño, ya que con solo dos modelos se satisfacen aplicaciones desde ½” hasta 24”, es decir que el costo no necesariamente aumenta al aumentar el diámetro de la línea.

Electromagnético

Este tipo de caudalímetros presenta el mismo principio de funcionamiento que los caudalímetros de inserción magnética, pero con la diferencia que éstos se instalan en serie con la línea, típicamente bridados o con conexión sanitaria (TriClamp, DIN11851) en el caso de la industria alimenticia o farmacéutica. Cuentan con panel indicador y de configuración integrado o remoto, en caso de altas temperaturas del producto.

Turbina para caudal ultra bajo

Estos caudalímetros están especialmente diseñados para caudales muy bajos, típicamente de dosificación. Midiendo a partir de 1.5 l/h, estos sensores le permitirán monitorear y totalizar el consumo de sus líquidos de dosificación, y asegurarse que los mismos se estén agregando en las cantidades apropiadas a su producto.

Desplazamiento positivo

En el caso de que su producto sea muy viscoso, muy denso, presente partículas sólidas o cualquier otro inconveniente que le impida utilizar un caudalímetrovelocimétrico, puede utilizar los caudalímetros de desplazamiento positivo, donde un volumen de líquido atraviesa el caudalímetro, y cada ve que lo hace se cuenta un pulso. Dado que se conoce el volumen que circuló por el sensor, se puede calcular el caudal instantáneo y totalizado a través de los pulsos.

Contadores de agua

Si lo que desea es simplemente medir consumos de agua, ya sea limpia o agua dura, puede utilizar caudalímetros de turbina, instalados en serie con su línea, que le indicarán a través de un indicador mecánico los litros o m3 de agua circulados. A su vez cuenta con la posibilidad de emitir un pulso para cierto volumen conocido, de forma tal de poder registrar el consumo en algún contador o PLC.

• Marca LEDE
• Homologados por la Dirección Nacional de Bomberos
• Certificados UL/FM
• Cuerpo y Clapeta de Fundición Dúctil
• Clapeta revestida en EPDM
• Para usar Horizontal o Vertical
• Clase 300 Lbs
• Conexiones Ranuradas y Bridadas ANSI

• Conexiones para soldar y roscadas
• Uniones SMS, DIN y DS
• Acoples rápidos
• Bridas
• Filtros
• Tapas y accesos para tanques
• Cabezales de limpieza giratorios y fijos

• Válvulas auto-operadas
• Reductoras de accionamiento directo o pilotadas
• Con piloto externo o interno
• Conexiones roscadas y bridadas
• Termoreguladoras de acción termostática y eléctrica

• Caños con y sin costura en acero negro
• Bridas en acero forjado ISO y ANSI
• Conexiones para soldar en acero al carbono
• Conexiones roscadas en hierro negro y acero inoxidable
• Conexiones en acero forjado 3000PSI

Válvulas actuadas

• Actuadores rotativos y lineales, neumáticos y eléctricos
• Actuadores ON/OFF y modulantes
• Posicionadores, electroposicionadores y transductores IP
• Válvulas de control caracterizadas, 2 y 3 vías
• Electroválvulas
• Indicadores y transductores de posición

• Aplicaciones sanitarias y de servicio
• Intercambiadores de placas con juntas
• Intercambiadores de placas soldadas y semisoldadas
• Intercambiadores de calor tubulares
• Kits de repuestos

La necesidad de detectar la presencia de objetos esta vinculada al correcto desempeño de una máquina o proceso, dada la importancia de conocer exactamente dónde se ubica un objeto. Ya sea para contar piezas, movilizarlas, o accionar otros mecanismos en base a la posición del objeto, los sensores de proximidad son una pieza fundamental en la industria.

Sensores Fotoeléctricos

Los sensores fotoeléctricos se han convertido en elementos cotidianos presentes en máquinas, cintas transportadoras y todo tipo de procesos. Ofreciendo un tamaño conveniente sin perder robustez, los sensores fotoeléctricos le permitirán detectar la presencia de objetos de todos los tamaños, formas y colores.

Utilizando haces de luz infrarrojo, LED visible o láser, esta señal modulada se propaga a través del medio hasta alcanzar el objeto. Algunos sensores utilizan la propia reflectividad del objeto, siendo estos los sensores difusos. Los mismos pueden ser estándar, convergentes o divergentes. También se encuentran los sensores opuestos, que utilizan un emisor y un receptor, y los retroreflectivos, que hacen uso de un espejo para reflejar la luz.

Cuando el sensor detecta la presencia del objeto, la salida conmuta, activando salidas de tipo transistor de colector abierto PNP, NPN o bipolares, o bien utilizando salidas de relé electromecánico o de estado sólido.

La mayoría de aplicaciones le requerirán una alimentación del sensor en corriente continua, pero si lo requiere también se dispone de sensores de alimentación alterna, o universal.

Con cable o con conector, e.g. M12, y utilizando los accesorios de montaje disponibles para cada instalación, encontrará una gran facilidad para adaptar los sensores a su aplicación.

Si tiene problemas de espacio, o altas temperaturas o presiones, puede utilizar la línea de sensores de fibra óptica plástica o de vidrio, flexible para adaptarse a sus necesidades.

BANNER ENGINEERING ofrece sensores específicos para aplicaciones especiales, como ser detección de tacos, detección de objetos claros como PETs o botellas de vidrio o plástico, o medición de distancia a través de sensores láser. También cuenta con sensores fotoeléctricos especialmente diseñados para cada tipo de industria, puntualmente para industria alimenticia cuenta con modelos cuyo grado de protección de ingreso es IP69K, un estándar creado para esta industria que establece que el sensor puede soportar lavados hasta 80°C y 100 bar.

Sensores Inductivos

A la hora de detectar objetos metálicos ferrosos, la primera opción es utilizar sensores inductivos. Los mismos ofrecen una detección robusta y confiable, desde muy pequeñas distancias como ser 1mm, hasta mayores distancias en los modelos más grandes.

Con cuerpo de acero inoxidable o bronce niquelado, se adaptarán a sus necesidades de aplicación. Ya sea con cuerpo cilíndrico desde 4mm hasta 30mm, o en formato rectangular, los podrá utilizar en infinidad de aplicaciones.

Las salidas están disponibles en formato de transistor de colector abierto, PNP, NPN o bipolar, o bien en conexión de 2-hilos en corriente continua o alterna.

Todos los sensores incluyen LED indicando el estado de conmutación de la salida, para una correcta verificación del desempeño del mismo.

TURCK dispone de modelos con aprobación ATEX para zonas que requieren seguridad intrínseca.

Sensores Capacitivos

A la hora de detectar objetos que no sean necesariamente metálicos, a una corta distancia, la opción de sensores capacitivos es una excelente elección. Utilizando un principio de medición basado en la variación de capacitancia en el sistema al variar la ubicación del objeto a detectar, los sensores capacitivos son muy versátiles y útiles en infinidad de aplicaciones.

Los mismos ofrecen una detección robusta y confiable, desde muy pequeñas distancias como ser 1mm, hasta mayores distancias en los modelos más grandes.

Con cuerpo cilíndrico de plástico o bronce niquelado, se adaptarán a sus necesidades de aplicación.

Aparte de la aplicación donde se requiere detectar un objeto, los sensores capacitivos son también muy utilizados como interruptores de nivel, ya que pueden detectar presencia de líquido ó sólido a través de un visor de vidrio o acrílico. Esto implica que el sensor no se encuentra en contacto con el producto, haciéndolo ideal para aplicaciones de difícil instalación o con productos muy agresivos.

Las salidas están disponibles en formato de transistor de colector abierto, PNP o NPN, o bien en conexión de 2-hilos con alimentación VAC/VDC.

Todos los sensores incluyen LED indicando el estado de conmutación de la salida, para una correcta verificación del desempeño del mismo.

TURCK dispone de modelos con aprobación ATEX para zonas que requieren seguridad intrínseca, así como modelos NAMUR.

Sensores Magnéticos

Los sensores magnéticos están conformados por contactos tipo reed, cuyas placas encapsuladas en una bulbo de vidrio junto con gas inerte, son fácilmente influenciados por campos magnéticos. Estos sensores se utilizan en conjunto con un imán o una superficie imantada, de tal forma que la salida del sensor conmuta al acercarse a dicha fuente de campo magnético.

Con una amplia variedad de tamaños cilíndricos, estos sensores pueden ser utilizados con contactos NO o NC, y ser alimentados con tensión VAC o VDC.

La tecnología de sensor magnético resulta particularmente útil cuando se desea detectar una pieza metálica, en un ambiente con alta presencia de objetos metálicos, magnetizando la pieza a detectar para diferenciarla del resto de los objetos metálicos. Un ejemplo típico de esta tecnología, son los sensores de fin de carrera de cilindros neumáticos.

Prácticamente todo proceso industrial requiere de la medición y control de la temperatura. Ya sea de un líquido en un tanque, en una línea presurizada, o sólidos en un silo, la temperatura es una de las principales variables industriales a tomar en cuenta.

Termorresistencias

Para rangos de temperatura hasta de -50 a 400°C las termoresistencias, principalmente las Pt100 y Pt1000 son la principal opción a la hora de medir temperatura. Basados en una resistencia cuya resistividad varía de forma conocida con la temperatura, es posible medir la temperatura en líquidos o sólidos a través de estos elementos. Contamos con termoresistencias en formato de vaina de acero inoxidable de varios largos, y varias conexiones a proceso, desde estándar en rosca ½” hasta sanitarias como TriClamp o DIN11851.

Transmisores de temperatura

Si se requiere transmitir la temperatura en forma de señal analógica de tensión o corriente, se debe instalar un transmisor de temperatura que convierta la señal de resistencia (en el caso de utilizar una termoresistencia) o de voltaje (en el caso de utilizar una termocupla) en una salida de corriente o voltaje, como ser 4-20mA y 0-10VDC. Contamos con dichos transmisores en formato de pastilla y para montaje en riel DIN, totalmente configurables a través de USB.

Termostatos

Si lo que se requiere no es una medición continua de la temperatura, sino un control o alarma por alta o baja, se puede utilizar un termostato. Los mismos son mecánicos y están disponibles con sensores tipo ambiente, ducto o capilar. Con salida de contacto seco SPDT, son una excelente opción para el envío de alarmas y control de procesos.

Termómetros

Si lo que se requiere es una indicación local de la temperatura, contamos con termómetros bimetálicos, de alcohol y tipo capilar. Contamos con rangos hasta 600°C, y diámetros del dial hasta 4”.

En cualquier proceso que involucre el uso de vapor ya sea con el fin de calentar, esterilizar o mover un generador por ejemplo, seguramente nos vamos a encontrar en algún lugar de nuestro proceso con el condensado que se forma a medida que el vapor cede energía al proceso o al ambiente y se transforma nuevamente en agua.

Este condensado se debe remover y para este fin existen elementos que se encargan de realizar esta tarea de forma automática, las trampas para vapor, las cuales asumen esta importante parte del rol para que el sistema funcione en su punto óptimo.

A continuación repasamos los modelos utilizados para las ejecuciones más comunes:

Válvulas reductoras de presión

Dado que existen innumerables tipos de procesos, y los requerimientos de los mismos son muy variables es imposible pensar en un solo tipo de trampa para vapor, a tales efectos existen hoy en el mercado muchos tipos de trampas, en FIDEMAR les ofrecemos con nuestras marcas los modelos más usados.

Trampa flotador termostática

Se usan normalmente para la purga de elementos de intercambio, como radiadores, serpentines, tachos encamisados o cualquier ejecución que requiera por su particularidad un consumo modulante de vapor ya que descargan condensado continuamente y se ajustan automáticamente a las variaciones de carga.

Al disponer de una purga termostática integrada posibilitan también la descarga y entrada de aire (o gases) cuando el sistema está frío.

Trampa termodinámica

Se usan normalmente para la purga de líneas generales o colectores, pueden venir con filtro o sin filtro, normalmente son muy robustas, fabricadas en acero inoxidable, soportan altas presiones, disponibles desde ¼” a 1”.

Trampa bimetálica

Recomendadas para sistemas y equipamientos donde podemos permitirnos acumulación de condensado y utilizar el calor sensible de del mismo para calentar. Pueden ser utilizados como eliminadores de aire en puntos altos de líneas de vapor y camisas de vapor.

Trampa de balde invertido

Estas trampas descargan el condensado a medida que se forma pero muchas veces intermitentemente.

Son las trampas más robustas entre los tipos de trampas mecánicas, por lo tanto son recomendados donde tenemos potenciales golpes de ariete.

Trampa termostática

Recomendadas para sistemas y equipamientos donde podemos permitirnos acumulación de condensado y utilizar el calor sensible de del mismo para calentar.

Son trampas usadas principalmente para descarga de condensado en radiadores, esterilizadores, autoclaves y como purgas de aire en los puntos altos de las líneas principales de vapor, tachos encamisados o finales de línea de vapor vivo. Se caracterizan por descargar el condensado unos grados por debajo de la temperatura del vapor saturado correspondiente a la presión de trabajo.

La medición de presión le puede ser útil no solo en líneas de proceso, sino en tanques, silos o pozos de agua para conocer el nivel de los mismos a través de la presión ejercida por la columna de líquido. También resulta sumamente importante el uso de presostatos para indicar alarmas o controlar el encendido o apagado de bombas, accionamientos de válvulas en base a la presión de la línea.

Transmisores de presión relativa y absoluta

Los transmisores de presión para monitoreo de presión en la línea en aplicaciones de agua, vapor o refrigerantes, los encontrará típicamente con salida 4-20mA o 0-10VDC, con conexión a proceso roscada de ¼” o ½” en acero inoxidable, y en rangos desde vacío hasta 600 bar.

Transmisores de presión sanitarios

A diferencia de los transmisores descritos anteriormente, en el caso de aplicaciones en la industria alimenticia o farmacéutica, donde se requieren conexiones a proceso y materiales que no permitan el depósito de material, los transmisores de presión sanitarios presentan conexiones a proceso sanitarias (TriClamp, DIN11851, rosca con diafragma y sello sanitario) y tienen aceite no contaminante como medio de transmisión de la presión entre el diafragma y el sensor.

Transmisores de presión hidrostática

Si se requiere medir nivel de líquido de forma indirecta en un tanque no presurizado, a través de la medición de presión que ejerce una columna de líquido, se deben utilizar transmisores de presión hidrostáticos. Los mismos miden la presión en la base de la columna, cuentan con una toma de presión secundaria donde miden la presión atmosférica, y finalmente miden la presión diferencial entre ambas presiones. Si se conoce la densidad del líquido a medir, se puede calcular el nivel en base a la presión ejercida por la columna.

Transmisores de presión diferencial

A la hora de medir presión con referencia a una presión distinta de la presión atmosférica o de vacío, se debe utilizar un transmisor de presión diferencial. Es utilizado principalmente como sensor de nivel en tanques presurizados y medición de caudal en líquidos y gases a través de placas orificio o tubo de pitot.

Los indicadores lumínicos y audibles le permitirán de forma sencilla y robusta conocer el estado en tiempo real de un proceso, máquina o variable particular. Siempre utilizando tecnología LED y cuerpo sumamente robusto, podrá instalar estos indicadores en cualquier parte de la planta.

Indicadores lumínicos

A la hora de conocer si un motor se encuentra encendido o apagado, o si una temperatura se encuentra en el rango de operación normal, o si se desvió de la banda de tolerancia, los indicadores lumínicos y audibles alertaran de la situación. Pueden ser solo lumínicos, desde 1 a 5 colores, y los mismos pueden ser individuales (se indica de a un color a la vez) o simultáneos (se pueden encender varios colores al mismo tiempo, e.g. un semáforo). Con grados de protección desde IP67 hasta IP69K, encontrará el modelo adecuado para cada aplicación.

Indicadores lumínico-audibles

Si la indicación corresponde a una variable que requiere de una acción rápida y que se alerte inmediatamente al operario, se pueden utilizar los indicadores lumínico-audibles, los cuales aparte de presentar indicación lumínica, lo hacen también a través de una alarma sonora, que pude variar en intensidad. Con grados de protección desde IP50 hasta IP69K, encontrará el modelo adecuado para cada aplicación.

Balizas

Semáforos

Iluminación de Tablero

• Válvulas mariposa sanitarias
• Válvulas de control ON/OFF y modulantes sanitarias
• Cabezales para actuadores inteligentes
• Válvulas de alivio
• Válvulas de retención
• Válvulas asépticas y sacamuestras
• Válvulas simple y doble asiento, mixproof y reguladoras

• Controladores electrónicos de temperatura de cámara y de proceso
• Electroválvulas
• Controles de nivel y sistema de purgas de gases
• Presostatos de alta y baja presión
• Presostatos diferenciales de aceite
• Termostatos
• Transmisores de presión
• Sensores de temperatura Pt1000
