- Fuera de stock
- Marca TUWEI

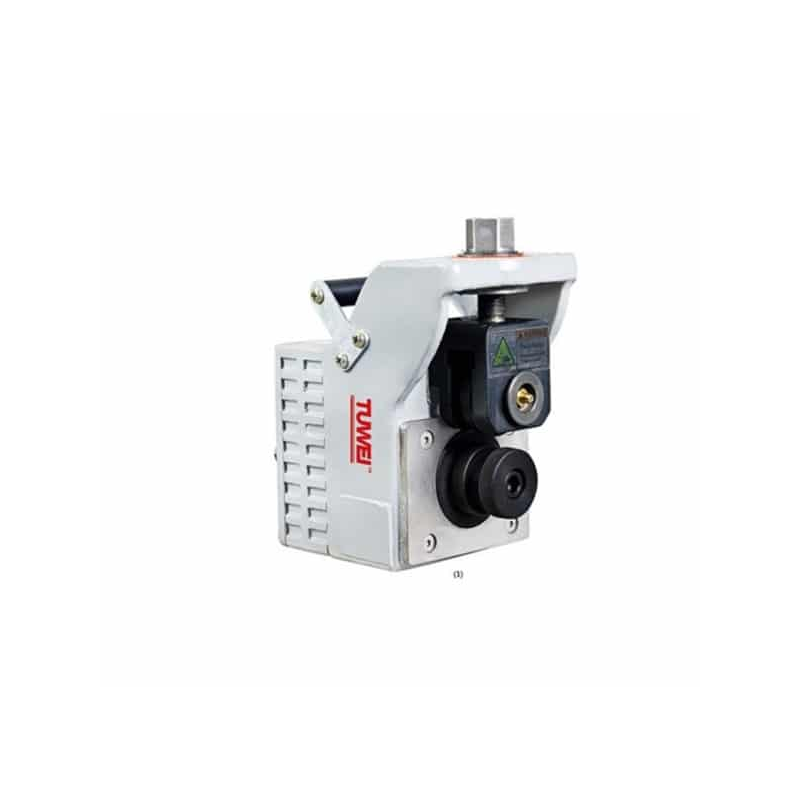

- Automáticas Eléctricas para ranurar de 1” a 24”
- Manuales de 2” a 8” para llevar a obra muy simples
Productos que te pueden interesar
- Reguladores de presión de evaporación y condensación
- Válvulas de expansión electrónicas y termostáticas
- Reguladores de capacidad
- Reguladores de temperatura de medio
- Estaciones completas de regulación modulares
- Cables y conectores para señales y potencia
- Receptáculos
- Bloques terminales
- Entradas / Salidas Remotas
- Barreras para atmósferas explosivas
Válvulas actuadas
- Actuadores rotativos y lineales, neumáticos y eléctricos
- Actuadores ON/OFF y modulantes
- Posicionadores, electroposicionadores y transductores IP
- Válvulas de control caracterizadas, 2 y 3 vías
- Electroválvulas
- Indicadores y transductores de posición
El uso de válvulas de control le permitirá realizar un control preciso del caudal o presión de vapor en su proceso. Ya sea para reducir una presión o garantizar un caudal apropiado para un proceso de calentamiento, la válvula de control le ofrece una solución rápida y robusta a la hora de dominar las variables que caracterizan tanto al vapor saturado, como vapor sobrecalentado.
Complementan a la amplia variedad de modelos y variantes de las mismas dos tipos de accionamientos, los neumáticos y los eléctricos los cuales se fabrican con los estándares de conectividad e integración a casi cualquier sistema existente.
Cuerpos de válvulas de control
Cuerpos de 2 y 3 vías, servicio industrial, HVAC y “alta performance” para distintos tipos de fluidos: vapor, aceite térmico, agua caliente, glicol, gases, etc.
Las válvulas de tres vías existen en la variante del tipo mezcladoras o divergentes.
Se fabrican en diámetros desde ½” a 20”, en clases desde PN16 a PN160 pudiendo trabajar hasta 550ºC.
Dependiendo del tipo de válvula existen diversos tipos de actuadores, pero para simplificar podríamos hablar de dos grandes tipos : las de desplazamiento lineal y las de desplazamiento rotativo.
Actuadores
Las válvulas de control pueden suministrarse con actuadores eléctricos o neumáticos, tanto en la versión ON-OFF como modulantes.
Los mismos pueden ser de desplazamiento lineal o rotativos y existe en cualquiera de los casos la posibilidad de configuración de protección ante falla en posición cerrada o abierta mediante resortes.
Dado los diferentes campos de operación, existen diferentes resortes, tamaños de actuadores, tipos de acoplamiento y electrónicas con multiples tipos de salida y protocolos de comunicación para cubrir todos los requerimientos.
Posicionadores / Electroposicionadores
Para los actuadores neumáticos modulantes se recomienda el uso de los electroposicionadores o posicionadores neumáticos con el fin de lograr una mayor exactitud en el control.
Nosotros disponemos de los dos tipos, pudiendo ser incluso mecánicos o digitales con múltiples variantes de conectividad de acuerdo a su sistema.
Transductores I/P
Muchas veces por condicionantes en la instalación o el proceso se debe optar por actuadores neumáticos con posicionadores neumáticos, en estos casos se requiere de un transductor I/P que convierta una señal eléctrica en una señal neumática la cual comandará el posicionador.
Transductores de posición
Son dispositivos que nos permiten conocer de forma remota la posición exacta de un instrumento, por ejemplo una válvula de control con su actuador y posicionador, mediante el transductor de posición podemos cotejar que lo que nuestro sistema de posicionamiento intentó realizar se concretó sin errores.
- Marca LEDE
- Homologados por la Dirección Nacional de Bomberos
- Certificados UL/FM
- OS&Y
- Cuerpo y Cuña de Fundición Dúctil
- Cuña revestida en EPDM
- Clase 300 Lbs
- Conexiones Ranuradas y Bridadas ANSI
En cualquier proceso que involucre el uso de vapor ya sea con el fin de calentar, esterilizar o mover un generador por ejemplo, seguramente nos vamos a encontrar en algún lugar de nuestro proceso con el condensado que se forma a medida que el vapor cede energía al proceso o al ambiente y se transforma nuevamente en agua.
Este condensado se debe remover y para este fin existen elementos que se encargan de realizar esta tarea de forma automática, las trampas para vapor, las cuales asumen esta importante parte del rol para que el sistema funcione en su punto óptimo.
A continuación repasamos los modelos utilizados para las ejecuciones más comunes:
Válvulas reductoras de presión
Dado que existen innumerables tipos de procesos, y los requerimientos de los mismos son muy variables es imposible pensar en un solo tipo de trampa para vapor, a tales efectos existen hoy en el mercado muchos tipos de trampas, en FIDEMAR les ofrecemos con nuestras marcas los modelos más usados.
Trampa flotador termostática
Se usan normalmente para la purga de elementos de intercambio, como radiadores, serpentines, tachos encamisados o cualquier ejecución que requiera por su particularidad un consumo modulante de vapor ya que descargan condensado continuamente y se ajustan automáticamente a las variaciones de carga.
Al disponer de una purga termostática integrada posibilitan también la descarga y entrada de aire (o gases) cuando el sistema está frío.
Trampa termodinámica
Se usan normalmente para la purga de líneas generales o colectores, pueden venir con filtro o sin filtro, normalmente son muy robustas, fabricadas en acero inoxidable, soportan altas presiones, disponibles desde ¼” a 1”.
Trampa bimetálica
Recomendadas para sistemas y equipamientos donde podemos permitirnos acumulación de condensado y utilizar el calor sensible de del mismo para calentar. Pueden ser utilizados como eliminadores de aire en puntos altos de líneas de vapor y camisas de vapor.
Trampa de balde invertido
Estas trampas descargan el condensado a medida que se forma pero muchas veces intermitentemente.
Son las trampas más robustas entre los tipos de trampas mecánicas, por lo tanto son recomendados donde tenemos potenciales golpes de ariete.
Trampa termostática
Recomendadas para sistemas y equipamientos donde podemos permitirnos acumulación de condensado y utilizar el calor sensible de del mismo para calentar.
Son trampas usadas principalmente para descarga de condensado en radiadores, esterilizadores, autoclaves y como purgas de aire en los puntos altos de las líneas principales de vapor, tachos encamisados o finales de línea de vapor vivo. Se caracterizan por descargar el condensado unos grados por debajo de la temperatura del vapor saturado correspondiente a la presión de trabajo.
- Válvulas auto-operadas
- Reductoras de accionamiento directo o pilotadas
- Con piloto externo o interno
- Conexiones roscadas y bridadas
- Termoreguladoras de acción termostática y eléctrica
Caños
- En Acero Negro con Costura
- Medidas desde 1/2” hasta 16”
- Bajo Normas UNIT 134-69
- Galvanizados
- Medidas desde 1/2” hasta 8”
- Presentación de 6 metros de largo
- Caños en Polipropileno y Termofusión son también parte de nuestro porfolio de productos.
En Acero Negro con Costura
Los accesorios o fittings para soldar que comercializamos en Fidemar son sumamente confiables por la experiencia adquirida en los rubros de Vapor y Amoniaco. Dicha experiencia nos posiciona de una manera más que ventajosa en la aplicación de estos insumos en agua.
Fidemar cuenta con: curvas, casquetes, reducciones, tee, codos, tapas, niples, desvíos, etc.
- En Acero ASTM A 234 WPB bajo la Norma ASME 16.9
- Roscados y en Termofusión
Tanto en galvanizado y acero inoxidable para roscar como en polipropileno y termofusión en línea plástica, contamos con un amplio stock de productos de la más alta calidad.
- Se fabrican según el material en medidas desde 3/8” hasta 4”
Filtros
La presencia de suciedad en los caños, residuos de la materia prima etc., suele terminar obstruyendo los orificios y rayando asientos de los elementos de control.
Para evitar o minimizar dichas obstrucciones es necesario colocar filtros. Fidemar cuenta con filtros en acero inoxidable, en acero al carbono y bronce en medidas desde 1/2” hasta 8”.
Válvulas de retención
En varios puntos de las cañerías, a la entrada o salida de las bombas o en diferentes desvíos, es necesario colocar válvulas de retención para evitar que el fluido se transporte por lugares no deseados. Muchas veces también son importantes para absorber golpes de ariete que sin su presencia terminan golpeando y averiando válvulas de control, bombas etc.
En Fidemar contamos con una amplia gama de válvulas de retención o anti-retorno, tanto a pistón, clapeta o de disco. Se fabrican en acero inoxidable, bronce y fundición.
Bridas
En el momento de acoplar caños, fijar válvulas, filtros etc. a los caños o entre sí, se puede pensar en distintos mecanismos como roscas, soldadura etc. Sin embargo, usar bridas o platinas resulta ser una excelente solución, tanto por su estanqueidad como por la facilidad de su armado y desarmado.
Nuestras platinas en acero forjado ASTM A 105 bajo norma ANSI ASME B 16.5 son una garantía para el uso del Vapor. Contamos con bridas en 150, 300 y 600 lbs desde 1/2” hasta 20”.
Iguales medidas para norma UNIT 2277 y 2278, para ISO PN 10 y PN 16 respectivamente.
La medición de caudal resulta imprescindible a la hora de evaluar consumos y rendimientos de una máquina, un proceso determinado o de toda una planta. Desde el líquido elemental, agua, hasta los productos más agresivos, viscosos y densos, para cada producto hay una tecnología capaz de medir su caudal.
Caudalímetros de inserción
Los caudalímetros de inserción son una tecnología de medición de caudal velocimétrico, es decir que mide la velocidad de flujo, y conociendo el diámetro de la línea calcula el caudal volumétrico. Se presentan dos tipos: turbina de inserción e inserción magnética. La turbina de inserción se basa en una turbina que se inserta en la línea, de forma casi tangencial, donde el movimiento del líquido se traduce en movimiento rotativo de la paleta giratoria, produciendo una salida de pulsos cuya frecuencia es proporcional a la velocidad del fluido. En el caso del inserción magnética, el funcionamiento esta basado en la Ley de Faraday, donde el sensor se compone de dos electrodos y una bobina que genera un campo magnético conocido, y al circular el agua (carga en movimiento) se produce un voltaje inducido en los electrodos. El mismo es proporcional a la velocidad del fluído. Son especialmente útiles en cañerías de gran tamaño, ya que con solo dos modelos se satisfacen aplicaciones desde ½” hasta 24”, es decir que el costo no necesariamente aumenta al aumentar el diámetro de la línea.
Electromagnético
Este tipo de caudalímetros presenta el mismo principio de funcionamiento que los caudalímetros de inserción magnética, pero con la diferencia que éstos se instalan en serie con la línea, típicamente bridados o con conexión sanitaria (TriClamp, DIN11851) en el caso de la industria alimenticia o farmacéutica. Cuentan con panel indicador y de configuración integrado o remoto, en caso de altas temperaturas del producto.
Turbina para caudal ultra bajo
Estos caudalímetros están especialmente diseñados para caudales muy bajos, típicamente de dosificación. Midiendo a partir de 1.5 l/h, estos sensores le permitirán monitorear y totalizar el consumo de sus líquidos de dosificación, y asegurarse que los mismos se estén agregando en las cantidades apropiadas a su producto.
Desplazamiento positivo
En el caso de que su producto sea muy viscoso, muy denso, presente partículas sólidas o cualquier otro inconveniente que le impida utilizar un caudalímetrovelocimétrico, puede utilizar los caudalímetros de desplazamiento positivo, donde un volumen de líquido atraviesa el caudalímetro, y cada ve que lo hace se cuenta un pulso. Dado que se conoce el volumen que circuló por el sensor, se puede calcular el caudal instantáneo y totalizado a través de los pulsos.
Contadores de agua
Si lo que desea es simplemente medir consumos de agua, ya sea limpia o agua dura, puede utilizar caudalímetros de turbina, instalados en serie con su línea, que le indicarán a través de un indicador mecánico los litros o m3 de agua circulados. A su vez cuenta con la posibilidad de emitir un pulso para cierto volumen conocido, de forma tal de poder registrar el consumo en algún contador o PLC.
Prácticamente todo proceso industrial requiere de la medición y control de la temperatura. Ya sea de un líquido en un tanque, en una línea presurizada, o sólidos en un silo, la temperatura es una de las principales variables industriales a tomar en cuenta.
Termorresistencias
Para rangos de temperatura hasta de -50 a 400°C las termoresistencias, principalmente las Pt100 y Pt1000 son la principal opción a la hora de medir temperatura. Basados en una resistencia cuya resistividad varía de forma conocida con la temperatura, es posible medir la temperatura en líquidos o sólidos a través de estos elementos. Contamos con termoresistencias en formato de vaina de acero inoxidable de varios largos, y varias conexiones a proceso, desde estándar en rosca ½” hasta sanitarias como TriClamp o DIN11851.
Transmisores de temperatura
Si se requiere transmitir la temperatura en forma de señal analógica de tensión o corriente, se debe instalar un transmisor de temperatura que convierta la señal de resistencia (en el caso de utilizar una termoresistencia) o de voltaje (en el caso de utilizar una termocupla) en una salida de corriente o voltaje, como ser 4-20mA y 0-10VDC. Contamos con dichos transmisores en formato de pastilla y para montaje en riel DIN, totalmente configurables a través de USB.
Termostatos
Si lo que se requiere no es una medición continua de la temperatura, sino un control o alarma por alta o baja, se puede utilizar un termostato. Los mismos son mecánicos y están disponibles con sensores tipo ambiente, ducto o capilar. Con salida de contacto seco SPDT, son una excelente opción para el envío de alarmas y control de procesos.
Termómetros
Si lo que se requiere es una indicación local de la temperatura, contamos con termómetros bimetálicos, de alcohol y tipo capilar. Contamos con rangos hasta 600°C, y diámetros del dial hasta 4”.
La necesidad de detectar la presencia de objetos esta vinculada al correcto desempeño de una máquina o proceso, dada la importancia de conocer exactamente dónde se ubica un objeto. Ya sea para contar piezas, movilizarlas, o accionar otros mecanismos en base a la posición del objeto, los sensores de proximidad son una pieza fundamental en la industria.
Sensores Fotoeléctricos
Los sensores fotoeléctricos se han convertido en elementos cotidianos presentes en máquinas, cintas transportadoras y todo tipo de procesos. Ofreciendo un tamaño conveniente sin perder robustez, los sensores fotoeléctricos le permitirán detectar la presencia de objetos de todos los tamaños, formas y colores.
Utilizando haces de luz infrarrojo, LED visible o láser, esta señal modulada se propaga a través del medio hasta alcanzar el objeto. Algunos sensores utilizan la propia reflectividad del objeto, siendo estos los sensores difusos. Los mismos pueden ser estándar, convergentes o divergentes. También se encuentran los sensores opuestos, que utilizan un emisor y un receptor, y los retroreflectivos, que hacen uso de un espejo para reflejar la luz.
Cuando el sensor detecta la presencia del objeto, la salida conmuta, activando salidas de tipo transistor de colector abierto PNP, NPN o bipolares, o bien utilizando salidas de relé electromecánico o de estado sólido.
La mayoría de aplicaciones le requerirán una alimentación del sensor en corriente continua, pero si lo requiere también se dispone de sensores de alimentación alterna, o universal.
Con cable o con conector, e.g. M12, y utilizando los accesorios de montaje disponibles para cada instalación, encontrará una gran facilidad para adaptar los sensores a su aplicación.
Si tiene problemas de espacio, o altas temperaturas o presiones, puede utilizar la línea de sensores de fibra óptica plástica o de vidrio, flexible para adaptarse a sus necesidades.
BANNER ENGINEERING ofrece sensores específicos para aplicaciones especiales, como ser detección de tacos, detección de objetos claros como PETs o botellas de vidrio o plástico, o medición de distancia a través de sensores láser. También cuenta con sensores fotoeléctricos especialmente diseñados para cada tipo de industria, puntualmente para industria alimenticia cuenta con modelos cuyo grado de protección de ingreso es IP69K, un estándar creado para esta industria que establece que el sensor puede soportar lavados hasta 80°C y 100 bar.
Sensores Inductivos
A la hora de detectar objetos metálicos ferrosos, la primera opción es utilizar sensores inductivos. Los mismos ofrecen una detección robusta y confiable, desde muy pequeñas distancias como ser 1mm, hasta mayores distancias en los modelos más grandes.
Con cuerpo de acero inoxidable o bronce niquelado, se adaptarán a sus necesidades de aplicación. Ya sea con cuerpo cilíndrico desde 4mm hasta 30mm, o en formato rectangular, los podrá utilizar en infinidad de aplicaciones.
Las salidas están disponibles en formato de transistor de colector abierto, PNP, NPN o bipolar, o bien en conexión de 2-hilos en corriente continua o alterna.
Todos los sensores incluyen LED indicando el estado de conmutación de la salida, para una correcta verificación del desempeño del mismo.
TURCK dispone de modelos con aprobación ATEX para zonas que requieren seguridad intrínseca.
Sensores Capacitivos
A la hora de detectar objetos que no sean necesariamente metálicos, a una corta distancia, la opción de sensores capacitivos es una excelente elección. Utilizando un principio de medición basado en la variación de capacitancia en el sistema al variar la ubicación del objeto a detectar, los sensores capacitivos son muy versátiles y útiles en infinidad de aplicaciones.
Los mismos ofrecen una detección robusta y confiable, desde muy pequeñas distancias como ser 1mm, hasta mayores distancias en los modelos más grandes.
Con cuerpo cilíndrico de plástico o bronce niquelado, se adaptarán a sus necesidades de aplicación.
Aparte de la aplicación donde se requiere detectar un objeto, los sensores capacitivos son también muy utilizados como interruptores de nivel, ya que pueden detectar presencia de líquido ó sólido a través de un visor de vidrio o acrílico. Esto implica que el sensor no se encuentra en contacto con el producto, haciéndolo ideal para aplicaciones de difícil instalación o con productos muy agresivos.
Las salidas están disponibles en formato de transistor de colector abierto, PNP o NPN, o bien en conexión de 2-hilos con alimentación VAC/VDC.
Todos los sensores incluyen LED indicando el estado de conmutación de la salida, para una correcta verificación del desempeño del mismo.
TURCK dispone de modelos con aprobación ATEX para zonas que requieren seguridad intrínseca, así como modelos NAMUR.
Sensores Magnéticos
Los sensores magnéticos están conformados por contactos tipo reed, cuyas placas encapsuladas en una bulbo de vidrio junto con gas inerte, son fácilmente influenciados por campos magnéticos. Estos sensores se utilizan en conjunto con un imán o una superficie imantada, de tal forma que la salida del sensor conmuta al acercarse a dicha fuente de campo magnético.
Con una amplia variedad de tamaños cilíndricos, estos sensores pueden ser utilizados con contactos NO o NC, y ser alimentados con tensión VAC o VDC.
La tecnología de sensor magnético resulta particularmente útil cuando se desea detectar una pieza metálica, en un ambiente con alta presencia de objetos metálicos, magnetizando la pieza a detectar para diferenciarla del resto de los objetos metálicos. Un ejemplo típico de esta tecnología, son los sensores de fin de carrera de cilindros neumáticos.
- Actuadores rotativos y lineales, neumáticos y eléctricos
- Actuadores ON/OFF y modulantes
- Posicionadores, electroposicionadores y transductores IP
- Válvulas de control caracterizadas, 2 y 3 vías
- Electroválvulas
- Indicadores y transductores de posición
- Válvulas globo de aislación manuales, rectas y en ángulo
- Válvulas de seguridad
- Válvulas de retención
- Filtros
- Válvulas de purga de aceite
- Válvulas de expansión tipo aguja
- Separadores de aceite
- Válvulas esféricas
- Visores
