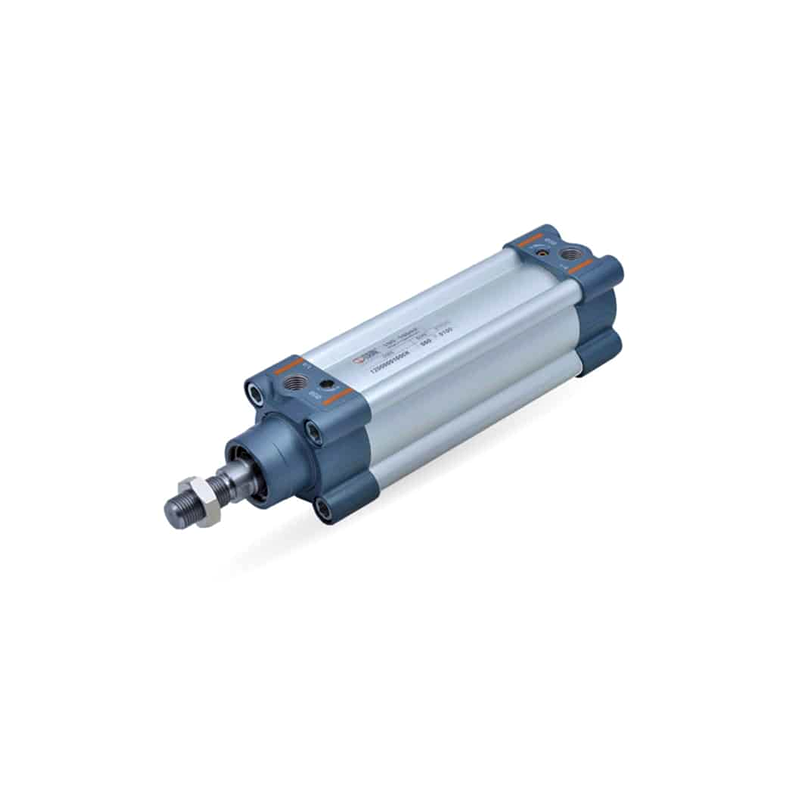

Cilindros Neumáticos

• Válvulas esféricas
• Válvulas de seguridad y alivio
• Válvulas de retención
• Válvulas globo
• Válvulas esclusas
• Válvulas a pistón
• Filtros
• Separadores de condensado
• Visores de condensado
• Bombas de condensado

Válvulas de Control Hidráulicas

Las válvulas de control hidráulico son la mejor opción cuando necesitamos controlar o regular casi cualquier variable en una línea de agua. Las mismas ofrecen mediante la combinación de un cuerpo de válvula standard con diferentes pilotos, la versatilidad más alta, para los controles más precisos.

Podemos dividir las mismas en dos grandes series: las de cámara única y las de cámara doble, siendo las más usadas en aplicaciones complejas y grandes diámetros las de cámara doble. Dada la gran variedad de modelos, configuraciones y materiales utilizados podemos decir que estaríamos en condiciones de ofrecer la válvula adecuada para realizar cualquier tipo de control en cualquier tipo de proceso en líneas de agua (o líquidos homogéneos) sin necesidad de una fuente de energía adicional más que la del propio fluido en uso. Son fabricadas en diámetros desde 1 1/2” a 36” con cuerpos de hasta un rating de PN40.

A continuación repasamos los modelos utilizados para las ejecuciones más comunes:

Válvulas reductoras de presión

El establecimiento de varias zonas de presión es uno de los métodos más comunes para alcanzar el equilibrio en las redes de transmisión y distribución de agua. Las válvulas reductoras de presión (o PRV por sus siglas en inglés) “obligan” a los parámetros dinámicos del sistema de suministro a mantener una constante presión de entrega predeterminada.

A través de la definición de la presión mínima requerida en el punto crítico de cada zona de presión, las válvulas del tipo “PRV Activas”, permiten reajustar constantemente la presión de entrega, con lo cual el sistema trabaja con una menor presión promedio. La válvula reductora de presión es una válvula de control de operación hidráulica accionada por diafragma, que reduce la mayor presión aguas arriba a una presión aguas abajo constantemente menor, sin que le afecten las fluctuaciones en la demanda o en la presión aguas arriba.

Válvula de control de nivel con piloto flotante

En las válvulas de flotador se combinan las ventajas de las excelentes válvulas de control hidráulicas con la simplicidad de los flotadores mecánicos. La capacidad de separar la válvula principal del flotador elimina la mayor parte de los problemas de instalación y mantenimiento que afectan a las válvulas de flotador mecánicas.

La amplia selección de tipos convierte a las válvulas de control de flotador en la mejor solución cuando se trata de controlar el nivel. Esta válvula es una válvula de control de nivel de cámara doble, de operación hidráulica y activada por diafragma. La propulsión hidráulica hace que la válvula se abra completamente en el nivel bajo predefinido del reservorio, y que se cierre al llegar al nivel alto predefinido, sin tener en cuenta las diferencias de presión.

Válvula de control de nivel con piloto flotante

En las válvulas de flotador se combinan las ventajas de las excelentes válvulas de control hidráulicas con la simplicidad de los flotadores mecánicos. La capacidad de separar la válvula principal del flotador elimina la mayor parte de los problemas de instalación y mantenimiento que afectan a las válvulas de flotador mecánicas.

La amplia selección de tipos convierte a las válvulas de control de flotador en la mejor solución cuando se trata de controlar el nivel. Esta válvula es una válvula de control de nivel de cámara doble, de operación hidráulica y activada por diafragma. La propulsión hidráulica hace que la válvula se abra completamente en el nivel bajo predefinido del reservorio, y que se cierre al llegar al nivel alto predefinido, sin tener en cuenta las diferencias de presión.

Válvula de control de nivel con piloto de altitud

Los depósitos y torres de agua, así como los reservorios ya existentes, son algunos ejemplos de sitios en los que se requiere controlar el nivel, pero en los que la instalación de flotadores puede ser complicada y costosa.

Para esas obras, las válvulas de control de nivel con piloto de altitud ahorran la necesidad de instalar flotadores internamente, a la vez que se retienen la simplicidad y la fiabilidad para una amplia gama de aplicaciones. Es una válvula de control de nivel de operación hidráulica, activada por diafragma, que se cierra cuando el agua del reservorio llega al alto nivel predefinido y se abre por completo en respuesta a una caída de nivel de aproximadamente un metro, captada por el piloto de altitud de tres vías montado en la válvula principal.

Válvulas anticipadoras de onda

La súbita parada de la bomba es seguida por una caída de presión mientras la columna de agua sigue desplazándose a lo largo de la línea. Al regresar, la columna golpea a la válvula de retención cerrada de la bomba, creando una onda de alta presión, que se desplaza a velocidades de hasta 4 Mach. La eliminación de esa onda requiere anticiparla y actuar de antemano. Las válvulas anticipadoras de onda reaccionan a la caída de presión, y reciben a la columna de regreso ya abiertas, eliminando así el golpe de ariete.

Es una válvula instalada fuera de la línea, de operación hidráulica y activada por diafragma. La válvula se abre en reacción a la caída de presión generada por la súbita parada de la bomba. Mediante la preapertura de la válvula se disipa la onda de alta presión de retorno y así se elimina el golpe de ariete.

La válvula modelo 735-M se cierra con suavidad y herméticamente en cuanto lo permite la función de alivio, evitando la onda de cierre. Esta válvula sirve también para el alivio de la presión excesiva en el sistema.

Válvulas de control de caudal

La planificación de un sistema comienza con el rango de caudales esperado, con el cual se determinan las características y la ubicación de la estación de bombeo, la disposición y el tamaño de las líneas de suministro, la ubicación y el volumen de los reservorios, etc. Toda desviación significativa del rango de caudales planificado podría perturbar el suministro de agua e incluso dañar a los componentes del sistema.

El diseño adecuado, así como la colocación y el uso de válvulas de control de caudal protegen al sistema contra los efectos de caudales excesivos. Es una válvula de control de operación hidráulica, activada por diafragma, que mantiene un caudal máximo predefinido, sin que le afecten las fluctuaciones en la demanda o en la presión del sistema.

Válvulas de control antirotura

Todo sistema de agua está expuesto a las roturas, ya sea por problemas de hidráulica o de instalación, o a raíz de daños mecánicos externos.

Las válvulas de control antirotura aíslan la zona afectada hasta la reposición manual, a fin de minimizar el derroche de agua, la erosión del terreno y los daños que podrían afectar a los edificios, caminos y equipos.

Es una válvula de control de operación hidráulica, activada por diafragma, que al percibir caudales mayores que los prefijados, se cierra herméticamente hasta que se la reponga manualmente.

Mientras el caudal sea menor que el máximo predefinido, la válvula permanece completamente abierta, minimizando la pérdida de carga.

Válvulas eléctricas con solenoide

Al utilizar muy escasa energía eléctrica, las válvulas de solenoide permiten activar válvulas de apertura y cierre (on/off) de todos los tamaños, y ahorrar así las infraestructuras involucradas en la aplicación de válvulas motorizadas. La señal eléctrica que activa al solenoide puede ser emitida directamente desde temporizadores, relojes y similares, o a través de un sistema de control, en función de la presión, el nivel, el caudal y otras consideraciones de la gestión del sistema.

Es una válvula de control de operación hidráulica, activada por diafragma, que se abre o se cierra completamente en respuesta a una señal eléctrica.

Válvulas posicionadoras para control electrónico

En las válvulas electrónicas, las ventajas de las excelentes válvulas moduladoras, accionadas por la presión de la línea, se integran en el mundo del control electrónico. En la actualidad se requieren válvulas modernas, dinámicas y de comando electrónico para el control en tiempo real de presiones, caudales, temperaturas, niveles y otros parámetros, ya sean como variables únicas o unos en función de otros.

Es una válvula de control de operación hidráulica, activada por diafragma que, reaccionando a las señales de un controlador electrónico, se abre o se cierra en modulación para controlar presiones, niveles, caudales, temperaturas y cualquier otro parámetro que deba ser controlado, en función de los valores predefinidos programados en el controlador.

• Bombas centrífugas para alta y baja presión
• Bombas centrífugas multietapa
• Bombas de anillo líquido
• Bombas autocebantes
• Bombas de lóbulos rotativos, rotores de 2, 3 y 4 lóbulos
• Kits de repuestos

• Caños con y sin costura en acero negro
• Bridas en acero forjado ISO y ANSI
• Conexiones para soldar en acero al carbono
• Conexiones roscadas en hierro negro y acero inoxidable
• Conexiones en acero forjado 3000PSI

• Marca TUWEI
• Automáticas Eléctricas para ranurar de 1” a 24”
• Manuales de 2” a 8” para llevar a obra muy simples

• Válvulas globo de aislación manuales, rectas y en ángulo
• Válvulas de seguridad
• Válvulas de retención
• Filtros
• Válvulas de purga de aceite
• Válvulas de expansión tipo aguja
• Separadores de aceite
• Válvulas esféricas
• Visores

• Caños y tubos en AISI 304
• Normas ASTM A270, A554 y A312
• Tubos estructurales cuadrados y rectangulares
• Barras, ángulos y planchuelas
• Perfiles redondos macizos
• Varillas redondas

• Marca VIKING CORP. (USA)
• Homologados por la Dirección Nacional de Bomberos
• Certificados UL/FM
• Todos los tipos: Pend, Up, Side Wall, Extended Coverage, etc.
• Standard Response & Quick Response
• Todos los K desde 5.6 en adelante
• Todos los Colores y Acabados
• Con Posibilidad de Embellecedor

• Reguladores de presión de evaporación y condensación
• Válvulas de expansión electrónicas y termostáticas
• Reguladores de capacidad
• Reguladores de temperatura de medio
• Estaciones completas de regulación modulares

Prácticamente todo proceso industrial requiere de la medición y control de la temperatura. Ya sea de un líquido en un tanque, en una línea presurizada, o sólidos en un silo, la temperatura es una de las principales variables industriales a tomar en cuenta.

Termorresistencias

Para rangos de temperatura hasta de -50 a 400°C las termoresistencias, principalmente las Pt100 y Pt1000 son la principal opción a la hora de medir temperatura. Basados en una resistencia cuya resistividad varía de forma conocida con la temperatura, es posible medir la temperatura en líquidos o sólidos a través de estos elementos. Contamos con termoresistencias en formato de vaina de acero inoxidable de varios largos, y varias conexiones a proceso, desde estándar en rosca ½” hasta sanitarias como TriClamp o DIN11851.

Transmisores de temperatura

Si se requiere transmitir la temperatura en forma de señal analógica de tensión o corriente, se debe instalar un transmisor de temperatura que convierta la señal de resistencia (en el caso de utilizar una termoresistencia) o de voltaje (en el caso de utilizar una termocupla) en una salida de corriente o voltaje, como ser 4-20mA y 0-10VDC. Contamos con dichos transmisores en formato de pastilla y para montaje en riel DIN, totalmente configurables a través de USB.

Termostatos

Si lo que se requiere no es una medición continua de la temperatura, sino un control o alarma por alta o baja, se puede utilizar un termostato. Los mismos son mecánicos y están disponibles con sensores tipo ambiente, ducto o capilar. Con salida de contacto seco SPDT, son una excelente opción para el envío de alarmas y control de procesos.

Termómetros

Si lo que se requiere es una indicación local de la temperatura, contamos con termómetros bimetálicos, de alcohol y tipo capilar. Contamos con rangos hasta 600°C, y diámetros del dial hasta 4”.

• Marca LEDE
• Homologados por la Dirección Nacional de Bomberos
• Certificados UL/FM
• OS&Y
• Cuerpo y Cuña de Fundición Dúctil
• Cuña revestida en EPDM
• Clase 300 Lbs
• Conexiones Ranuradas y Bridadas ANSI

Los indicadores lumínicos y audibles le permitirán de forma sencilla y robusta conocer el estado en tiempo real de un proceso, máquina o variable particular. Siempre utilizando tecnología LED y cuerpo sumamente robusto, podrá instalar estos indicadores en cualquier parte de la planta.

Indicadores lumínicos

A la hora de conocer si un motor se encuentra encendido o apagado, o si una temperatura se encuentra en el rango de operación normal, o si se desvió de la banda de tolerancia, los indicadores lumínicos y audibles alertaran de la situación. Pueden ser solo lumínicos, desde 1 a 5 colores, y los mismos pueden ser individuales (se indica de a un color a la vez) o simultáneos (se pueden encender varios colores al mismo tiempo, e.g. un semáforo). Con grados de protección desde IP67 hasta IP69K, encontrará el modelo adecuado para cada aplicación.

Indicadores lumínico-audibles

Si la indicación corresponde a una variable que requiere de una acción rápida y que se alerte inmediatamente al operario, se pueden utilizar los indicadores lumínico-audibles, los cuales aparte de presentar indicación lumínica, lo hacen también a través de una alarma sonora, que pude variar en intensidad. Con grados de protección desde IP50 hasta IP69K, encontrará el modelo adecuado para cada aplicación.

Balizas

Semáforos

Iluminación de Tablero

• Controladores electrónicos de temperatura de cámara y de proceso
• Electroválvulas
• Controles de nivel y sistema de purgas de gases
• Presostatos de alta y baja presión
• Presostatos diferenciales de aceite
• Termostatos
• Transmisores de presión
• Sensores de temperatura Pt1000

• Válvulas auto-operadas
• Reductoras de accionamiento directo o pilotadas
• Con piloto externo o interno
• Conexiones roscadas y bridadas
• Termoreguladoras de acción termostática y eléctrica

La necesidad de detectar la presencia de objetos esta vinculada al correcto desempeño de una máquina o proceso, dada la importancia de conocer exactamente dónde se ubica un objeto. Ya sea para contar piezas, movilizarlas, o accionar otros mecanismos en base a la posición del objeto, los sensores de proximidad son una pieza fundamental en la industria.

Sensores Fotoeléctricos

Los sensores fotoeléctricos se han convertido en elementos cotidianos presentes en máquinas, cintas transportadoras y todo tipo de procesos. Ofreciendo un tamaño conveniente sin perder robustez, los sensores fotoeléctricos le permitirán detectar la presencia de objetos de todos los tamaños, formas y colores.

Utilizando haces de luz infrarrojo, LED visible o láser, esta señal modulada se propaga a través del medio hasta alcanzar el objeto. Algunos sensores utilizan la propia reflectividad del objeto, siendo estos los sensores difusos. Los mismos pueden ser estándar, convergentes o divergentes. También se encuentran los sensores opuestos, que utilizan un emisor y un receptor, y los retroreflectivos, que hacen uso de un espejo para reflejar la luz.

Cuando el sensor detecta la presencia del objeto, la salida conmuta, activando salidas de tipo transistor de colector abierto PNP, NPN o bipolares, o bien utilizando salidas de relé electromecánico o de estado sólido.

La mayoría de aplicaciones le requerirán una alimentación del sensor en corriente continua, pero si lo requiere también se dispone de sensores de alimentación alterna, o universal.

Con cable o con conector, e.g. M12, y utilizando los accesorios de montaje disponibles para cada instalación, encontrará una gran facilidad para adaptar los sensores a su aplicación.

Si tiene problemas de espacio, o altas temperaturas o presiones, puede utilizar la línea de sensores de fibra óptica plástica o de vidrio, flexible para adaptarse a sus necesidades.

BANNER ENGINEERING ofrece sensores específicos para aplicaciones especiales, como ser detección de tacos, detección de objetos claros como PETs o botellas de vidrio o plástico, o medición de distancia a través de sensores láser. También cuenta con sensores fotoeléctricos especialmente diseñados para cada tipo de industria, puntualmente para industria alimenticia cuenta con modelos cuyo grado de protección de ingreso es IP69K, un estándar creado para esta industria que establece que el sensor puede soportar lavados hasta 80°C y 100 bar.

Sensores Inductivos

A la hora de detectar objetos metálicos ferrosos, la primera opción es utilizar sensores inductivos. Los mismos ofrecen una detección robusta y confiable, desde muy pequeñas distancias como ser 1mm, hasta mayores distancias en los modelos más grandes.

Con cuerpo de acero inoxidable o bronce niquelado, se adaptarán a sus necesidades de aplicación. Ya sea con cuerpo cilíndrico desde 4mm hasta 30mm, o en formato rectangular, los podrá utilizar en infinidad de aplicaciones.

Las salidas están disponibles en formato de transistor de colector abierto, PNP, NPN o bipolar, o bien en conexión de 2-hilos en corriente continua o alterna.

Todos los sensores incluyen LED indicando el estado de conmutación de la salida, para una correcta verificación del desempeño del mismo.

TURCK dispone de modelos con aprobación ATEX para zonas que requieren seguridad intrínseca.

Sensores Capacitivos

A la hora de detectar objetos que no sean necesariamente metálicos, a una corta distancia, la opción de sensores capacitivos es una excelente elección. Utilizando un principio de medición basado en la variación de capacitancia en el sistema al variar la ubicación del objeto a detectar, los sensores capacitivos son muy versátiles y útiles en infinidad de aplicaciones.

Los mismos ofrecen una detección robusta y confiable, desde muy pequeñas distancias como ser 1mm, hasta mayores distancias en los modelos más grandes.

Con cuerpo cilíndrico de plástico o bronce niquelado, se adaptarán a sus necesidades de aplicación.

Aparte de la aplicación donde se requiere detectar un objeto, los sensores capacitivos son también muy utilizados como interruptores de nivel, ya que pueden detectar presencia de líquido ó sólido a través de un visor de vidrio o acrílico. Esto implica que el sensor no se encuentra en contacto con el producto, haciéndolo ideal para aplicaciones de difícil instalación o con productos muy agresivos.

Las salidas están disponibles en formato de transistor de colector abierto, PNP o NPN, o bien en conexión de 2-hilos con alimentación VAC/VDC.

Todos los sensores incluyen LED indicando el estado de conmutación de la salida, para una correcta verificación del desempeño del mismo.

TURCK dispone de modelos con aprobación ATEX para zonas que requieren seguridad intrínseca, así como modelos NAMUR.

Sensores Magnéticos

Los sensores magnéticos están conformados por contactos tipo reed, cuyas placas encapsuladas en una bulbo de vidrio junto con gas inerte, son fácilmente influenciados por campos magnéticos. Estos sensores se utilizan en conjunto con un imán o una superficie imantada, de tal forma que la salida del sensor conmuta al acercarse a dicha fuente de campo magnético.

Con una amplia variedad de tamaños cilíndricos, estos sensores pueden ser utilizados con contactos NO o NC, y ser alimentados con tensión VAC o VDC.

La tecnología de sensor magnético resulta particularmente útil cuando se desea detectar una pieza metálica, en un ambiente con alta presencia de objetos metálicos, magnetizando la pieza a detectar para diferenciarla del resto de los objetos metálicos. Un ejemplo típico de esta tecnología, son los sensores de fin de carrera de cilindros neumáticos.

El uso de válvulas de control le permitirá realizar un control preciso del caudal o presión de vapor en su proceso. Ya sea para reducir una presión o garantizar un caudal apropiado para un proceso de calentamiento, la válvula de control le ofrece una solución rápida y robusta a la hora de dominar las variables que caracterizan tanto al vapor saturado, como vapor sobrecalentado.

Complementan a la amplia variedad de modelos y variantes de las mismas dos tipos de accionamientos, los neumáticos y los eléctricos los cuales se fabrican con los estándares de conectividad e integración a casi cualquier sistema existente.

Cuerpos de válvulas de control

Cuerpos de 2 y 3 vías, servicio industrial, HVAC y “alta performance” para distintos tipos de fluidos: vapor, aceite térmico, agua caliente, glicol, gases, etc.

Las válvulas de tres vías existen en la variante del tipo mezcladoras o divergentes.

Se fabrican en diámetros desde ½” a 20”, en clases desde PN16 a PN160 pudiendo trabajar hasta 550ºC.

Dependiendo del tipo de válvula existen diversos tipos de actuadores, pero para simplificar podríamos hablar de dos grandes tipos : las de desplazamiento lineal y las de desplazamiento rotativo.

Actuadores

Las válvulas de control pueden suministrarse con actuadores eléctricos o neumáticos, tanto en la versión ON-OFF como modulantes.

Los mismos pueden ser de desplazamiento lineal o rotativos y existe en cualquiera de los casos la posibilidad de configuración de protección ante falla en posición cerrada o abierta mediante resortes.

Dado los diferentes campos de operación, existen diferentes resortes, tamaños de actuadores, tipos de acoplamiento y electrónicas con multiples tipos de salida y protocolos de comunicación para cubrir todos los requerimientos.

Posicionadores / Electroposicionadores

Para los actuadores neumáticos modulantes se recomienda el uso de los electroposicionadores o posicionadores neumáticos con el fin de lograr una mayor exactitud en el control.

Nosotros disponemos de los dos tipos, pudiendo ser incluso mecánicos o digitales con múltiples variantes de conectividad de acuerdo a su sistema.

Transductores I/P

Muchas veces por condicionantes en la instalación o el proceso se debe optar por actuadores neumáticos con posicionadores neumáticos, en estos casos se requiere de un transductor I/P que convierta una señal eléctrica en una señal neumática la cual comandará el posicionador.

Transductores de posición

Son dispositivos que nos permiten conocer de forma remota la posición exacta de un instrumento, por ejemplo una válvula de control con su actuador y posicionador, mediante el transductor de posición podemos cotejar que lo que nuestro sistema de posicionamiento intentó realizar se concretó sin errores.
