En cualquier proceso que involucre el uso de vapor ya sea con el fin de calentar, esterilizar o mover un generador por ejemplo, seguramente nos vamos a encontrar en algún lugar de nuestro proceso con el condensado que se forma a medida que el vapor cede energía al proceso o al ambiente y se transforma nuevamente en agua.
Este condensado se debe remover y para este fin existen elementos que se encargan de realizar esta tarea de forma automática, las trampas para vapor, las cuales asumen esta importante parte del rol para que el sistema funcione en su punto óptimo.
A continuación repasamos los modelos utilizados para las ejecuciones más comunes:
Dado que existen innumerables tipos de procesos, y los requerimientos de los mismos son muy variables es imposible pensar en un solo tipo de trampa para vapor, a tales efectos existen hoy en el mercado muchos tipos de trampas, en FIDEMAR les ofrecemos con nuestras marcas los modelos más usados.
Se usan normalmente para la purga de elementos de intercambio, como radiadores, serpentines, tachos encamisados o cualquier ejecución que requiera por su particularidad un consumo modulante de vapor ya que descargan condensado continuamente y se ajustan automáticamente a las variaciones de carga.
Al disponer de una purga termostática integrada posibilitan también la descarga y entrada de aire (o gases) cuando el sistema está frío.

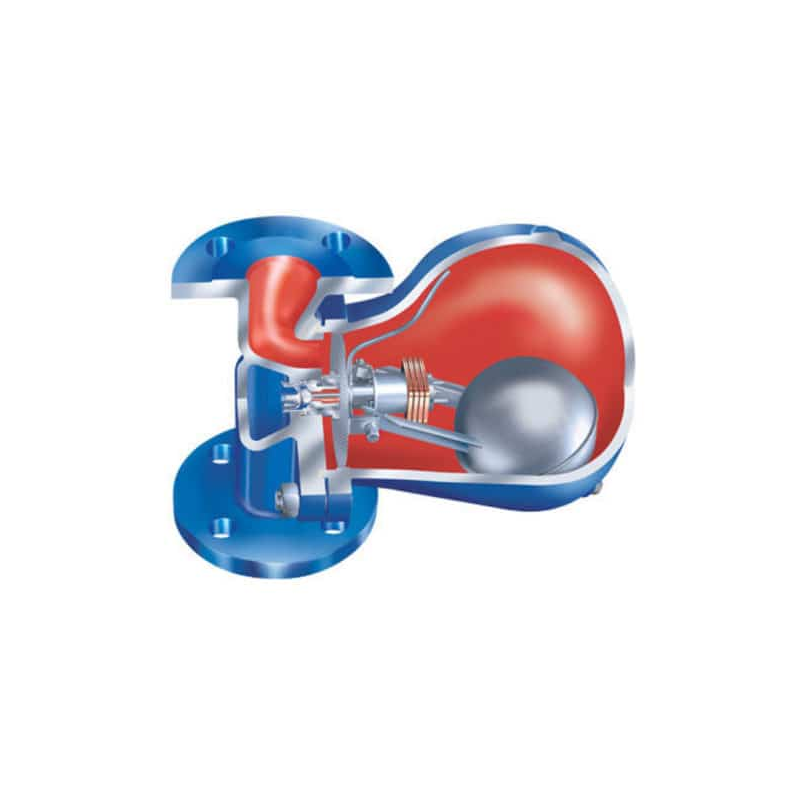

Se usan normalmente para la purga de líneas generales o colectores, pueden venir con filtro o sin filtro, normalmente son muy robustas, fabricadas en acero inoxidable, soportan altas presiones, disponibles desde ¼” a 1”.
Recomendadas para sistemas y equipamientos donde podemos permitirnos acumulación de condensado y utilizar el calor sensible de del mismo para calentar. Pueden ser utilizados como eliminadores de aire en puntos altos de líneas de vapor y camisas de vapor.
Estas trampas descargan el condensado a medida que se forma pero muchas veces intermitentemente.
Son las trampas más robustas entre los tipos de trampas mecánicas, por lo tanto son recomendados donde tenemos potenciales golpes de ariete.
Recomendadas para sistemas y equipamientos donde podemos permitirnos acumulación de condensado y utilizar el calor sensible de del mismo para calentar.
Son trampas usadas principalmente para descarga de condensado en radiadores, esterilizadores, autoclaves y como purgas de aire en los puntos altos de las líneas principales de vapor, tachos encamisados o finales de línea de vapor vivo. Se caracterizan por descargar el condensado unos grados por debajo de la temperatura del vapor saturado correspondiente a la presión de trabajo.
Prácticamente todo proceso industrial requiere de la medición y control de la temperatura. Ya sea de un líquido en un tanque, en una línea presurizada, o sólidos en un silo, la temperatura es una de las principales variables industriales a tomar en cuenta.
Para rangos de temperatura hasta de -50 a 400°C las termoresistencias, principalmente las Pt100 y Pt1000 son la principal opción a la hora de medir temperatura. Basados en una resistencia cuya resistividad varía de forma conocida con la temperatura, es posible medir la temperatura en líquidos o sólidos a través de estos elementos. Contamos con termoresistencias en formato de vaina de acero inoxidable de varios largos, y varias conexiones a proceso, desde estándar en rosca ½” hasta sanitarias como TriClamp o DIN11851.
Si se requiere transmitir la temperatura en forma de señal analógica de tensión o corriente, se debe instalar un transmisor de temperatura que convierta la señal de resistencia (en el caso de utilizar una termoresistencia) o de voltaje (en el caso de utilizar una termocupla) en una salida de corriente o voltaje, como ser 4-20mA y 0-10VDC. Contamos con dichos transmisores en formato de pastilla y para montaje en riel DIN, totalmente configurables a través de USB.
Si lo que se requiere no es una medición continua de la temperatura, sino un control o alarma por alta o baja, se puede utilizar un termostato. Los mismos son mecánicos y están disponibles con sensores tipo ambiente, ducto o capilar. Con salida de contacto seco SPDT, son una excelente opción para el envío de alarmas y control de procesos.
Si lo que se requiere es una indicación local de la temperatura, contamos con termómetros bimetálicos, de alcohol y tipo capilar. Contamos con rangos hasta 600°C, y diámetros del dial hasta 4”.
Los indicadores lumínicos y audibles le permitirán de forma sencilla y robusta conocer el estado en tiempo real de un proceso, máquina o variable particular. Siempre utilizando tecnología LED y cuerpo sumamente robusto, podrá instalar estos indicadores en cualquier parte de la planta.
A la hora de conocer si un motor se encuentra encendido o apagado, o si una temperatura se encuentra en el rango de operación normal, o si se desvió de la banda de tolerancia, los indicadores lumínicos y audibles alertaran de la situación. Pueden ser solo lumínicos, desde 1 a 5 colores, y los mismos pueden ser individuales (se indica de a un color a la vez) o simultáneos (se pueden encender varios colores al mismo tiempo, e.g. un semáforo). Con grados de protección desde IP67 hasta IP69K, encontrará el modelo adecuado para cada aplicación.
Si la indicación corresponde a una variable que requiere de una acción rápida y que se alerte inmediatamente al operario, se pueden utilizar los indicadores lumínico-audibles, los cuales aparte de presentar indicación lumínica, lo hacen también a través de una alarma sonora, que pude variar en intensidad. Con grados de protección desde IP50 hasta IP69K, encontrará el modelo adecuado para cada aplicación.
Los racores de fundición son ideales para todo tipo de industria alimenticia, general y pesada.
Nuestros racores son fabricados con rosca cilíndrica, muy fácil de operar y cuentan con O’ring de NBR o Viton en el cuello de la misma, esto garantiza un sellado seguro independientemente de la cantidad de veces que sean roscados.
Todo proceso industrial involucra el procesamiento de materiales, ya sean líquidos o sólidos, y el conocimiento de la cantidad de producto con la que se cuenta, ya sea en la etapa inicial, durante el proceso, o en las ultimas etapas de producto final, es un dato significativamente importante a la hora de controlar adecuadamente el proceso y medir su eficacia. Hay varias tecnologías disponibles para la medición discreta o continua de nivel, ya sea de líquidos o de sólidos
La tecnología de flotador es probablemente la tecnología mas antigua en utilizarse como interruptor de nivel, pero no por eso ha perdido vigencia y eficacia. Para cada aplicación, es conveniente seleccionar siempre la tecnología mas simple y robusta, y en varias oportunidades, un control de nivel por sensores tipo flotador satisfacen este concepto.
Comenzando con un simple flotador compuesto de una doble cámara, con contactos libres de mercurio podemos encontrar la mejor opción para aplicaciones sencillas de control de nivel de agua, ya sea de consumo o residuales. En cuerpos plásticos de polipropileno soportan la agresión de varios agentes agresivos, convirtiéndolos en una excelente opción en aplicaciones de aguas residuales.
También son sumamente útiles en aplicaciones mas demandantes, donde se presenten altas temperaturas y presiones, o mucha turbulencia en la superficie de agua, donde contamos con flotadores magnéticos completamente construidos en acero inoxidable, soportando hasta 250°C y 25bar de presión. Con una aislación magnética entre el flotador y el contacto, estos productos son ideales en aplicaciones desafiantes, que otras tecnologías no logran satisfacer.
Para el caso de medición de líquidos conductivos, la opción de utilizar un control de nivel por conductividad puede ser una opción eficaz y económica. Utilizando la conductividad eléctrica del propio líquido, los electrodos en conjunto con un controlador de conductividad proveen un control de nivel sencillo.
Tanto para aplicaciones estándar como para aplicaciones de alta temperatura y presión, los electrodos y los porta-electrodos pueden soportar hasta 200°C y 12kg/cm2 de presión.
En caso de instalaciones con tanques metálicos, se utiliza el propio tanque como electrodo de común, y luego se pueden utilizar otros electrodos, dispuestos a distintas alturas, que ejercen de interruptores de nivel por máxima, mínima, o niveles intermedios.
La horquilla vibrante es una excelente opción en la detección de sólidos tanto granulares como polvos. Con una construcción optimizada para cada uno de estos dos tipos de sólidos, permite ser autolimpiante y funcionar con sólidos adherentes.
El sensor se compone de una horquilla que vibra a una frecuencia y amplitud conocidas, y al obstruirse por presencia de producto, dicha amplitud y frecuencia varían, conmutando la salida.
Presentan alimentación de VDC, VAC, universal (20…255 VAC/VDC) y salida transistor PNP/NPN, relé, VDC o VAC, haciéndolos muy versátil para cualquier aplicación.
La horquilla vibrante de NIVELCO puede ser utilizada tanto en sólidos granulares como polvos, siempre y cuando la densidad del producto sea mayora a 0.01 kg/dm3.
Hay modelos disponibles con extensión de varilla o de cable para montaje vertical, así como modelos con aprobación ATEX. La horquilla vibrante es una excelente opción en la detección de sólidos tanto granulares como polvos. Con una construcción optimizada para cada uno de estos dos tipos de sólidos, permite ser autolimpiante y funcionar con sólidos adherentes.
El sensor se compone de una horquilla que vibra a una frecuencia y amplitud conocidas, y al obstruirse por presencia de producto, dicha amplitud y frecuencia varían, conmutando la salida.
Presentan alimentación de VDC, VAC, universal (20…255 VAC/VDC) y salida transistor PNP/NPN, relé, VDC o VAC, haciéndolos muy versátil para cualquier aplicación.
La horquilla vibrante de NIVELCO puede ser utilizada tanto en sólidos granulares como polvos, siempre y cuando la densidad del producto sea mayora a 0.01 kg/dm3.
Hay modelos disponibles con extensión de varilla o de cable para montaje vertical, así como modelos con aprobación ATEX.
A la hora de controlar nivel de sólidos, la varilla vibrante es una excelente opción. Con su construcción en acero inoxidable, y un diseño que optimiza la remoción y autolimpiado del sensor, resulta muy práctico para productos que se adhieren a las superficies y pueden dificultar el correcto funcionamiento en otras tecnologías.
El sensor se compone de una varilla que vibra a una frecuencia y amplitud conocidas, y al obstruirse por presencia de producto, dicha amplitud y frecuencia varían, conmutando la salida.
Presentan alimentación universal (20…255 VAC/VDC) y salida relé, haciéndolos muy versátil para cualquier aplicación.
La varilla vibrante de NIVELCO puede ser utilizada tanto en sólidos granulares como polvos, siempre y cuando la densidad del producto sea mayora a 0.05 kg/dm3.
Hay modelos disponibles con extensión de varilla o de cable para montaje vertical, así como modelos con aprobación ATEX.
Los sensores rotativos son utilizados en sólidos granulares y pueden soportar altas temperaturas, hasta 200°C.
El sensor se compone de una paleta giratoria, que al obstruirse por la presencia del sólido deja de girar, y conmuta la salida.
Presentan alimentación en VAC y VDC.
La medición continua de nivel de líquidos en tanques sin presurizar puede realizarse a través de la medición de presión hidrostática de la columna de agua. Es una tecnología precisa y muy útil, sumamente utilizada en la medición de silos de productos alimenticios y en niveles de pozo de agua a través de sondas hidrostáticas.
El sensor se compone de una membrana que traduce la presión relativa, el equipo tiene una toma de presión atmosférica para poder medir únicamente la presión ejercida por la columna de líquido.
El transmisor puede ser conectado a través de varias conexiones, desde roscadas, bridadas hasta sanitarias, y la sonda es IP68, simplemente hay depositarle en el tanque o pozo de agua a la altura desde donde se desea medir en nivel de líquido.
Pueden incluir un panel indicador / configurador local y la salida es de 4-20mA, con disponibilidad de comunicación HART. Hay modelos con norma ATEX.
La tecnología magnetoestrictiva es muy utilizada en aplicaciones donde se requiere una precisión muy alta, con modelos estándar de precisión 1mm, y modelos de alta precisión que alcanzan una resolución de 0.1mm.
El sensor se compone de una guía a lo largo del tanque que puede ser en forma de varilla o flexible a través de un cable, y por la misma se mueve libremente un flotador con un imán en su interior, que flota en la superficie del líquido.
Resultan ideales para aplicaciones donde la agitación, espuma, o una muy baja constante dieléctrica puedan dificultar la medición de nivel utilizando otras tecnologías.
Pueden incluir un panel indicador / configurador local y la salida es de 4-20mA, con disponibilidad de comunicación HART. Hay modelos con norma ATEX.
El sensor capacitivo de NIVELCO es una excelente opción para aplicaciones de temperatura, presión y en definitiva constante dieléctrica del líquido o sólido, constantes. Presentan la ventaja de no tener una banda muerta como otras tecnologías, pero son sensibles a variaciones en las condiciones previamente mencionadas.
Se componen de una varilla o un cable que recorre el tanque, que ejerce de uno de los dos electrodos que conforman un capacitor. El segundo capacitor puede ser la propia pared del tanque en el caso que sea metálico, o se puede utilizar un electrodo de referencia. Este capacitor, cuyo dieléctrico es el producto a medir, tiene una capacitancia que varía de forma lineal con el nivel.
Soportan hasta 200°C y 40 bar de presión, pueden incluir un panel indicador / configurador local y la salida es de 4-20mA, con disponibilidad de comunicación HART. Hay modelos con norma ATEX.
NIVELCO es uno de los mejores fabricantes en el mundo de sensores ultrasónicos para medición de nivel, tanto de líquidos como de sólidos. Es una tecnología muy robusta, inmune a variaciones de constante dieléctrica en el medio, según la densidad y altura de la espuma puede atravesarla, así como también distintos vapores que pueda desprende el producto. Resulta ideal para productos agresivos, ya que el sensor no esta en contacto con el medio.
El sensor se compone de un diafragma que emite pulsos ultrasóncos, que viajan a lo largo del medio libre, y cuando llegan a la superficie del líquido o sólido, rebotan y son detectados nuevamente por el diafragma del sensor. El tiempo de viaje del pulso presenta una relación proporcional con la distancia entre el sensor y la superficie del producto.
Con materiales en PP, PVDF o PTFE, varias de sus aplicaciones de nivel pueden resolverse con esta tecnología. Pueden incluir un panel indicador / configurador local y la salida es de 4-20mA, con disponibilidad de comunicación HART. Hay modelos con norma ATEX.
Los transmisores de nivel de NIVELCO a través de radar de onda guiada y sin contacto, son productos que podrán satisfacer su aplicación de nivel ya sea de líquidos o de sólidos. Son inmunes a variaciones de temperatura, presión, densidad y constante dieléctrica del producto, haciendo de esta tecnología una de las preferidas para varias aplicaciones desafiantes.
El sensor se compone de una linga o varilla en el caso del radar de onda guiada, y una antena en el caso del radar sin contacto, donde la electrónica emite un pulso de campo electromagnético que viaja a través del medio hasta llegar a la superficie del líquido o sólido, donde al variar la constante dieléctrico entre el medio y el producto, parte de la energía de la onda es reflejada, detectada nuevamente por el sensor. El tiempo de viaje entre la emisión del pulso y la detección de la onda reflejada, presenta una relación proporcional con la distancia entre la superficie del producto y el sensor.
Soportan hasta 200°C y 40bar de presión, y son totalmente de acero inoxidable. Pueden incluir un panel indicador / configurador local y la salida es de 4-20mA, con disponibilidad de comunicación HART. Hay modelos con norma ATEX.
Estas son las responsables de generar los movimientos de todos los actuadores neumáticos. Podemos encontrar varios tipos de comandos: con Bobina Biestable y Monoestable de varios Voltajes, Neumáticos para Automatización en general y Manuales a través de Palancas, Botones y Tiradores para todo tipo de operativa en industria pesada.
Las Válvulas de la Serie 70 y Multimach se pueden agrupar en manifold perfectamente ordenas, reduciendo el espacio físico en los Tableros.
Perfectamente fundidas y recubiertas con capa de Pintura Epoxi para mayor resistencia a los ambientes contaminados, reparables mediante KIT de reparación que disponemos en stock.
